技术领导者ASMPT每年进行两次直播，介绍公司在电子生产方面的最新创新。下一次直播将于2022年7月26日进行。这次直播的主题为 "ASM Impact——2022年夏季发布会”，它将展示能够提高生产力和效率的各种新的硬件和软件解决方案。其亮点包括新版DEK TQ高性能印刷机，其可处理的电路板长度增加了50%。还有速度提升了三倍的ProcessLens HD SPI系统，智能车间管理套件Works，以及ASMPT子公司凯睿德制造的工厂级和企业级的其他软件解决方案。
2022年ASM的创新：北京时间2022年7月26日 2:00进行一小时的现场直播，可与专家互动讨论。
ASM将于2022年7月26日下午2:00（北京时间）通过大约一小时的直播展示SMT生产的最新硬件和软件创新。在直播期间，与会者可以直接向ASM的专家提问并与他们进行讨论。
"我们的ASM Impact采取直播的形式，在短短的一个小时之内，让客户和感兴趣的各方有机会了解如何使工厂更具生产力、效率和适应能力，"ASMPT全球解决方案市场部主管Alexander Hagenfeldt解释说。"我们的模块化和非专有的开放式自动化概念提供了一个框架。而我们新的硬件和软件解决方案与这一概念无缝契合，使您更容易尽可能有效并高效地实施自己的集成化智慧工厂，"Hagenfeldt说道。
DEK TQ L可印刷长达600 mm的电路板，核心周期时间仅为6.5秒，湿印精度为17.5μm @2CPk。
DEK TQ的新版本

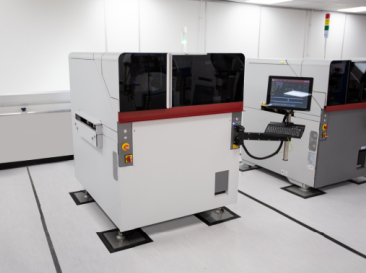

随着DEK TQ L的推出，这款新版高性能印刷机现在可以处理尺寸长达600 x 510毫米的印刷电路板（PCB）——与原来的DEK TQ相比，可处理PCB的长度增加了50%。在占地面积仅为1.5 x 1.3平米内，DEK TQ L能达到与标准版同样的精度，其湿印精度为17.5μm @2CPk。
SPI：速度和精度的结合

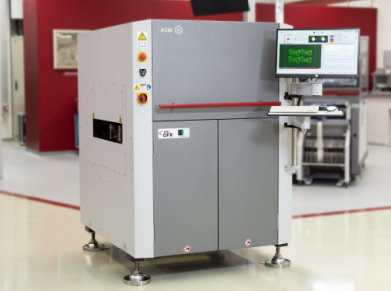

有了成熟的ProcessLens SPI系统的HD版本，在焊膏检测中速度和精度不再相互排斥。在高速模式下，ProcessLens HD的分辨率为20μm，与传统的SPI系统相比，在不损失测量精度的情况下，ProcessLens HD可将常规电路板的检测时间缩短70%，这得益于全新开发的光学器件。该系统有一个特别智能的功能，可通过软件切换到分辨率为10μm、速度稍慢的高分辨率模式。这是由于该系统的DLP芯片具有2000万个可单独控制的微镜，用于零偏差地生成摩尔条纹，还配备了一个2500万像素的高分辨率相机系统，可覆盖50 x 50毫米的扫描区域。智能软件和开放接口使该机器能够与第三方系统（如生产线末端的AOI系统）进行通信。对于自动化项目来说，特别重要的是能够将Process Lens与Works中的应用Process Engine扩展为业界唯一的自学习SPI专家系统，该专家系统能够自动稳定、优化并主动控制整个印刷过程。
与传统的SPI系统相比，ProcessLens HD将常规电路板的检测时间缩短多达70%，同时精度不会降低。
分阶段实施智能车间管理
通过模块化的智能车间管理套件Works，用户可以最大限度地利用其ASMPT设备。该套件可分为物料管理、生产控制、监控和编程等工作流程，允许电子制造商投资最适合他们的软件包。按照个性化要求可根据角色或预期用途对何时何地需要什么进行评估。其结果是：通过工作流程优化、更有效的人员部署和自动化流程，显著提高了设备综合效率（OEE）。无论是从一开始就部署，还是在随后的扩展过程中再进行部署——标准化的集成平台都可以降低成本并简化实施。
模块化的车间管理套件Works赋予电子制造商自由选择的权力，可以分阶段，也可以根据工作流程的方式导入组件。
工厂级的解决方案
ASMPT的子公司——凯睿德制造专门从事电子制造软件，将展示从机器层级到企业层级改进的新型解决方案。其中包括 "工厂自动化"，它主要处理AIV车队间的协调和控制以及物料管理，并提供与MES或ERP等高层级系统的连接。此次活动还将推出全球首发的“工厂分析”，用于企业范围内的数据收集和分析。而通过凯睿德制造MES，电子制造商就可以使用为其特定需求而设计的制造执行系统。还有带有数字双胞胎的模拟、增强现实的解决方案，以及为集成化智慧工厂而设计的更完整的产品组合。
信息和注册
所有关于ASM Impact——2022年夏季发布会的信息，可从下方链接了解更多 https://www.asm-smt-events.com/cn/impact-summer-2022/。
从下方链接预约注册吧：
https://live.vhall.com/v3/lives/watch/529718086。
